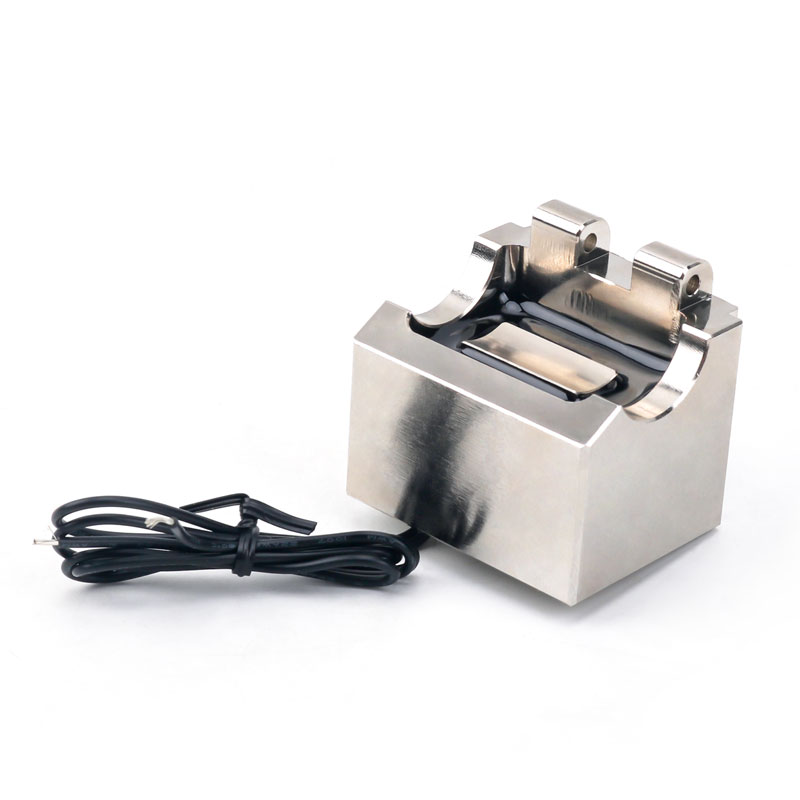

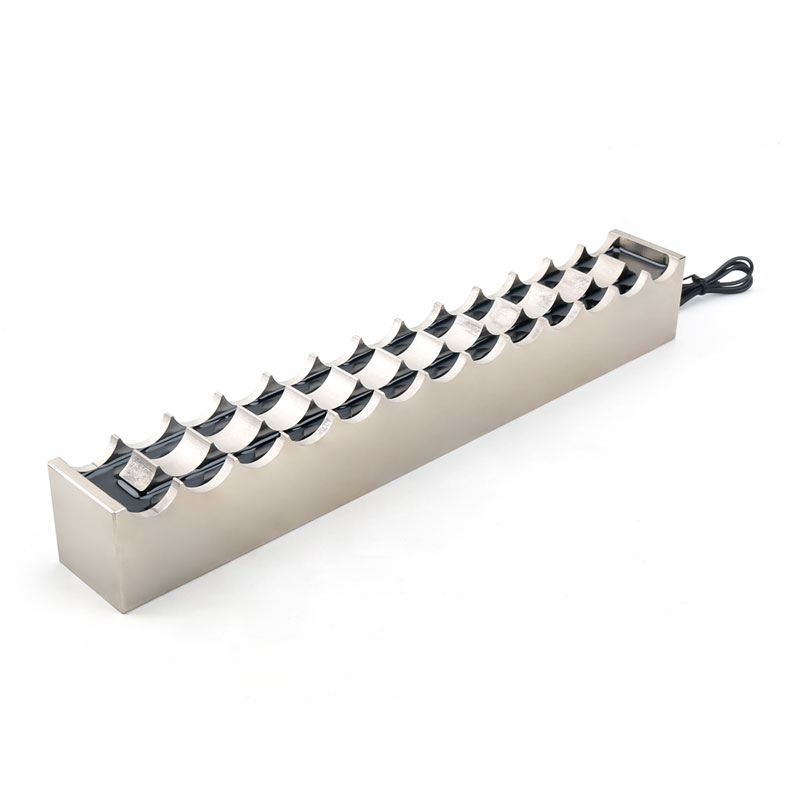

Двухтактный электромагнит для промышленной автоматизации: руководство по применению и выбору

Выбор линейного привода часто требует деликатного балансирования. Вы должны тщательно ориентироваться в строгих ограничениях механических сил, соблюдая при этом непреклонные электрические тепловые ограничения. Мы создали это руководство, чтобы вывести вас за рамки базовых определений. Вы откроете для себя законченную инженерно-техническую основу для оценки, определения размеров и внедрения приводов в средах промышленной автоматизации. Слишком часто инженеры рассматривают эти компоненты как простые элементы каталога. Неправильная спецификация регулярно приводит к катастрофическим тепловым отказам. Альтернативно это приводит к недостаточной силе хода во время работы. Чтобы предотвратить дорогостоящие простои, вам необходим строгий процесс выбора, основанный на данных. Мы подробно изучим профили хода, рабочие циклы и факторы окружающей среды. Вы узнаете, как подобрать правильный привод в соответствии с уникальными требованиями вашей машины.

Ключевые выводы

• Компромисс между силой и ходом: магнитная сила двухтактного электромагнита уменьшается экспоненциально по мере увеличения длины хода; При выборе размера необходимо учитывать требуемую силу на максимальном расстоянии хода.

• Рабочий цикл определяет срок службы. Прерывистый или непрерывный рабочий цикл напрямую определяет требования к рассеиванию тепла и долговечность катушки.

• Боковая нагрузка — это основной вид отказа. Электромагниты рассчитаны на линейное срабатывание; внешние боковые силы требуют внешних направляющих механизмов для предотвращения преждевременного износа.

• Окружающая среда определяет индивидуализацию: температура окружающей среды, пыль и влажность определяют, достаточно ли стандартного электромагнита или требуется специальный корпус с классом защиты IP.

Определение успеха: соотношение силы удара и силы при линейном приведении в действие

В отличие от пневматических цилиндров, эти устройства демонстрируют сильно нелинейный профиль силы. Пневматический цилиндр обеспечивает постоянную силу на протяжении всего пути. Электромагнит ведет себя совсем по-другому. По мере увеличения длины хода доступная магнитная сила падает экспоненциально. Вы должны внимательно оценить конкретную кривую силы, предоставленную производителем. Если вы посмотрите на типичный график, кривая резко наклонится вниз по мере увеличения разрыва.

Вы также должны различать стартовую силу и силу посадки. Стартовая сила инициирует движение на максимальном расстоянии зазора. Это всегда самая низкая доступная сила. И наоборот, посадочное усилие возникает, когда плунжер полностью достигает дна. В этом закрытом положении сила магнитного удержания достигает максимального максимума. Многие инженеры ошибочно определяют размер своей системы в зависимости от силы посадки. Эта критическая ошибка гарантирует, что система не сможет перевести свою полезную нагрузку из открытого состояния.

Достижение истинного успеха спецификации требует тщательной математики. Вы должны рассчитать точное сопротивление полезной нагрузки. Затем учтите коэффициенты динамического трения внутри механических связей. Наконец, добавьте противодействующую силу возвратной пружины. Ваше общее совокупное сопротивление должно быть ниже пусковой силы привода в самой дальней точке хода.

Важнейшие приложения в промышленной автоматизации

Современная автоматизация во многом зависит от точного линейного срабатывания. Автоматизированные линии сортировки и упаковки прекрасно демонстрируют этот спрос. В этих системах используются отводные заслонки и механизмы отбраковки для быстрого направления продуктов. Они требуют невероятно быстрого срабатывания, часто требующего миллисекундного времени отклика. Здесь срок службы и скорость перевешивают максимальную удерживающую силу. Быстрое переключение требует отличного управления температурой, чтобы выдержать миллионы циклов быстрого срабатывания.

Защитные блокировки и ограждения машин представляют собой еще одно важное применение. Вы должны тщательно оценить отказоустойчивые и отказоустойчивые конфигурации. Безопасная установка требует постоянного питания для блокировки. Если на объекте отключается электричество, дверь автоматически разблокируется для защиты персонала. Безопасная конструкция использует энергию для разблокировки. Он опирается на внутренние механические пружины для поддержания заблокированного состояния при отключении питания. Этот выбор полностью диктуется протоколом безопасности вашего конкретного предприятия.

Медицинские устройства и робототехника для чистых помещений накладывают строгие экологические ограничения. Эти чувствительные среды требуют бесшумной работы. Они также требуют нулевого образования твердых частиц. Стандартный готовый агрегат здесь часто выходит из строя, поскольку при трении выбрасывается микроскопическая металлическая пыль. Вместо этого вам нужны специализированные полимерные подшипники и высоконадежные катушки непрерывного действия.

Наконец, текстильное и тяжелое машиностроительное оборудование работает в суровых условиях. Среда с высокой вибрацией угрожает механической стабильности. В этих сценариях вам потребуется огромная удерживающая сила, чтобы надежно удерживать компоненты. Правильно подобранный двухтактный электромагнит предотвращает смещение, вызванное вибрацией, во время агрессивных операций обработки.

Технический контрольный список: определение размера двухтактного электромагнита

Правильный выбор размера требует выполнения строгого инженерного контрольного списка. Вы не можете просто угадать электрические пределы или механические допуски.

Во-первых, вы должны рассчитать точный рабочий цикл. Стандартная отраслевая формула проста: время включения делится на сумму времени включения и времени выключения, умноженную на 100. Этот процент напрямую определяет тепловой класс катушки. Если вы работаете две секунды во включенном состоянии и восемь секунд в выключенном состоянии, ваш рабочий цикл составляет 20%. Если вы используете катушку с рабочим циклом 10% в приложении с 50%, вы гарантируете термическую деградацию. Он быстро перегреется и выйдет из строя.

Динамика электропитания и напряжения также требует тщательного изучения. Работа постоянного тока обеспечивает плавное и бесшумное действие. Работа переменного тока изначально срабатывает быстрее, но приводит к сложной динамике переключения. Необходимо учитывать риск падения напряжения при длинных кабелях. Колеблющаяся мощность объекта напрямую снижает доступный магнитный поток. Даже скромное падение напряжения на 10% приводит к падению механического усилия почти на 20%.

Термические классы определяют живучесть в условиях окружающей среды. В отрасли используются стандартные классы изоляции для обозначения максимальной термостойкости внутри корпуса.

• Класс B: рассчитан на температуру до 130°C. Идеально подходит для базового применения внутри помещений с контролируемой температурой.

• Класс F: рассчитан на температуру до 155°C. Стандартная база для требовательных ячеек промышленной автоматизации.

• Класс H: рассчитан на температуру до 180°C. Предназначено исключительно для эксплуатации в условиях экстремально высоких температур рядом с печами или двигателями.

Рабочая температура окружающей среды значительно снижает максимально допустимый нагрев катушки. Если на вашем заводе обычно температура составляет 40°C, то для змеевика класса F допустимое внутреннее повышение температуры составляет только 115°C, прежде чем он расплавится.

Наконец, оцените все ограничения по монтажу и пространству. Физическая интеграция напрямую влияет на производительность. Обратите особое внимание на ориентацию установки. Если вы установите устройство вертикально, сила тяжести либо помогает, либо препятствует возвратной силе плунжера. Вы должны соответствующим образом скорректировать расчеты пружины, чтобы обеспечить надежный втягивание.

Реалии реализации: распространенные виды отказов, которых следует избегать

Даже системы идеального размера преждевременно выходят из строя, если они реализованы плохо. Боковая нагрузка действует как основной убийца при линейном срабатывании. Эти магнитные устройства просто не могут справиться с боковыми сдвиговыми силами. Они разработаны специально для плавного, линейного, возвратно-поступательного движения. Когда внешние рычаги создают внеосевые нагрузки, плунжер сильно трется о внутреннюю трубку. Мы настоятельно рекомендуем установить внешние линейные направляющие для изоляции боковых нагрузок от сердечника привода.

Тепловой разгон представляет собой еще одну распространенную инженерную катастрофу. Это происходит, когда вы постоянно питаете катушку с прерывистым номиналом. Медные обмотки быстро превышают свой тепловой класс. Изоляция плавится, и происходит короткое замыкание. Плотные корпуса автоматизации задерживают тепло и ускоряют этот разрушительный процесс. При плотном объединении этих устройств в невентилируемых коробках необходимо предусмотреть соответствующие радиаторы или принудительное воздушное охлаждение.

Остаточный магнетизм приводит к неприятным эксплуатационным ошибкам. Плунжеры иногда «застревают» в сидячем положении еще долгое время после отключения питания. Черные металлы удерживают небольшой магнитный заряд. У вас есть несколько доступных стратегий смягчения последствий. Вы можете установить более сильные противоостаточные возвратные пружины. Вы можете вставить немагнитные латунные прокладки, чтобы предотвратить прямой контакт металла с металлом в конце хода. В качестве альтернативы вы можете запрограммировать короткие импульсы обратной полярности в логику вашего ПЛК, чтобы очистить поле.

Загрязнение окружающей среды со временем физически заклинивает механизм. Пыль, металлическая стружка или маслянистый мусор медленно проникают в трубку плунжера. Этот мусор вызывает сильные всплески трения. Внутреннее трение преодолевает магнитное притяжение, что приводит непосредственно к невозможности срабатывания. Надлежащие резиновые сапоги с классом защиты IP или полностью герметичные конструкции предотвращают такое проникновение.

Готовые решения по сравнению с индивидуальными электромагнитными решениями: матрица закупок

При выборе запчастей для новой машины вы сталкиваетесь с критической развилкой на пути. Вам необходимо сделать выбор между стандартными компонентами каталога и полностью спроектированными вариантами.

Указание стандартных деталей из каталога имеет смысл на ранних этапах проекта. Они идеально подходят для быстрого прототипирования и первоначальной проверки концепции. Стандартные внутренние ячейки автоматизации обычно имеют очень предсказуемую температуру окружающей среды. Стандартные агрегаты здесь работают отлично. Они предлагают быстрые сроки разработки, более низкие начальные барьеры и простые пути интеграции.

Однако для выживания многих развертываний требуется специально разработанное решение. Вы часто будете сталкиваться с экстремальными температурами окружающей среды или особыми требованиями к усилию удара. Иногда вам нужны специальные классы IP для мытья в тяжелой воде или строгая пыленепроницаемость. Нестандартные рабочие напряжения также требуют индивидуальной настройки. В таких тяжелых сценариях стандартный блок быстро выходит из строя. Нестандартная обмотка, специальное антикоррозионное покрытие и измененная геометрия плунжера становятся абсолютной необходимостью.

Просмотрите приведенную ниже таблицу матрицы закупок, чтобы согласовать сценарий развертывания с правильным инженерным подходом.

Заключение

Выбор линейного магнитного актуатора требует значительной технической тщательности. Это никогда не будет простым поиском по каталогу. Вы должны выполнить точные расчеты, касающиеся температурных ограничений, ожидаемых рабочих циклов и точных кривых экспоненциальной силы. Угадывание профиля нагрузки неизбежно приводит к сбоям в эксплуатации и дорогостоящим задержкам в обслуживании.

Прежде чем завершить какой-либо заказ или зафиксировать механические конструкции, подтвердите исходные инженерные данные. Выполните следующие важные шаги:

1. Составьте план ваших точных требований к максимальному ходу от открытого зазора до полной посадки.

2. Рассчитайте общие пределы механической нагрузки, принимая во внимание динамическое трение и силы возврата пружины.

3. Завершите математический рабочий цикл и определите максимальную продолжительность включения.

4. Оцените пределы температуры окружающей среды и опасности для окружающей среды в вашей конкретной зоне развертывания.

Не угадывайте свои характеристики. Мы рекомендуем вам проконсультироваться непосредственно с инженером по применению перед покупкой. Они проверят ваши конкретные расчеты нагрузки на соответствие эмпирическим данным о производительности. Надлежащая техническая проверка гарантирует, что ваше оборудование автоматизации будет надежно работать в течение миллионов срабатываний.

Часто задаваемые вопросы

Вопрос: Как рассчитать правильный рабочий цикл моего электромагнита?

О: Используйте стандартную формулу: (Время включения/(Время включения + время выключения)) x 100. Однако одного только процента недостаточно. Вы также должны строго соблюдать максимально допустимый лимит времени включения, установленный производителем. Превышение этой максимальной продолжительности гарантирует серьезное термическое повреждение, независимо от общего процента вашего цикла.

Вопрос: Может ли двухтактный электромагнит работать при более высоком напряжении, чтобы получить большую силу?

Ответ: Да, чрезмерное напряжение временно увеличивает силу удара, но оно несет в себе огромный риск. Выделение тепла увеличивается квадратично согласно P = V²/R. Если вы перенапряжение катушки, вы должны точно подавать мощность в течение всего лишь миллисекунды. Постоянное перенапряжение быстро прожигает изоляцию и разрушает компонент.

Вопрос: В чем разница между трубчатым и двухтактным электромагнитом с открытой рамой?

Ответ: Трубчатая конструкция полностью заключена внутри металлического цилиндра. Он обеспечивает более высокую магнитную силу, большую долговечность и превосходную защиту окружающей среды. Конструкция с открытой рамой оставляет открытой внутреннюю катушку. Оно очень экономично и легко интегрируется, что делает его невероятно популярным для крупномасштабной и экономичной автоматизации помещений.

В: Почему мой электромагнит гудит или гудит во время работы?

О: Жужжание обычно возникает при использовании устройств с питанием от переменного тока. Когда переменный ток пересекает нулевое напряжение, магнитное притяжение на короткое время падает. Это приводит к вибрации металлической арматуры относительно рамы. Чтобы остановить гул, используйте встроенные затеняющие катушки. Альтернативно переключитесь на источник питания постоянного тока с выпрямителем для бесшумной работы.
