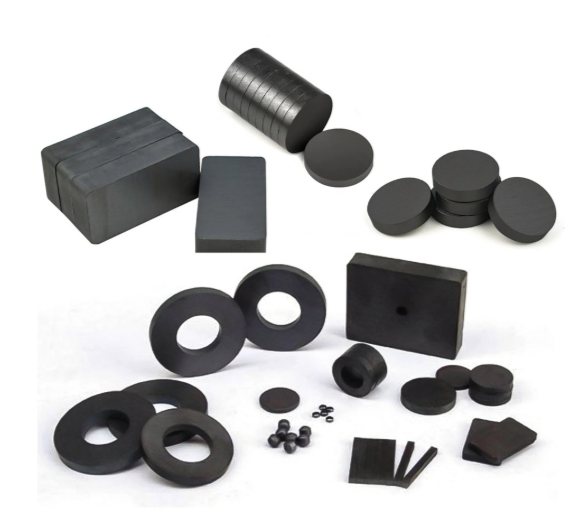

Несмотря на рост производства редкоземельных материалов, ферритовый магнит по-прежнему составляет более 90% мирового производства магнитов по весу. Это продолжающееся доминирование обусловлено очень стабильными цепочками поставок и чрезвычайной экономической эффективностью. Наша цель в этом руководстве — прояснить процесс промышленного производства этих компонентов. Мы хотим, чтобы команды инженеров и закупщиков лучше оценивали затраты на оснастку, сроки производства и стандарты контроля качества.
Понимание разницы между методами формования, такими как мокрое и сухое прессование, абсолютно необходимо. Признание ограничений постобработки не менее важно для графика вашего проекта. Эти фундаментальные знания имеют решающее значение для выбора правильного магнитного компонента для конкретных коммерческих применений.
Ключевые выводы
Материальная основа: Коммерческое производство основано на точном процессе обжига оксида железа и карбоната стронция или бария.
Методы формования определяют производительность: «Мокрое прессование» позволяет получить высокоориентированные, более сильные анизотропные магниты, тогда как «сухое прессование» дает экономически эффективные изотропные варианты.
Ограничения при обработке: поскольку феррит обладает электроизоляционными свойствами, стандартная резка проволоки невозможна; для формирования требуется специальный инструмент с алмазным покрытием.
Риски усадки: высокотемпературное спекание вызывает асимметричную усадку, что требует строгого контроля качества для предотвращения коробления и растрескивания изделий нестандартной геометрии.
Основное сырье и химические рецептуры
Создание надежных магнитных компонентов начинается задолго до заводских цехов. Все начинается с тщательно контролируемого химического состава. Вы должны понимать, что входит в состав этих материалов, чтобы оценить ограничения их эффективности в полевых условиях.
Базовые соединения
Основные ингредиенты удивительно просты и широко доступны. Производители смешивают оксид железа (Fe2O3) либо с карбонатом стронция (SrCO3), либо с карбонатом бария (BaCO3). Оксид железа по сути представляет собой очищенную ржавчину. В сочетании со стронцием или барием он создает специфическую кристаллическую структуру, необходимую для постоянного магнетизма. Варианты стронция обычно обладают немного лучшими магнитными свойствами, что делает их выбором по умолчанию для большинства современных приложений.
Добавки для повышения производительности
Стандартные базовые соединения редко используются сами по себе. Инженеры часто добавляют в смесь микроэлементы, такие как кобальт и лантан. Мы используем эти добавки для активного управления магнитными свойствами материала. В частности, они повышают принуждение. Коэрцитивность — это способность материала противостоять размагничиванию при воздействии внешних магнитных полей или сильного холода. Добавление этих микроэлементов гарантирует, что конечный продукт будет соответствовать строгим промышленным требованиям, особенно в автомобильной и аэрокосмической промышленности.
Стабильность цепочки поставок
Это обильное сырье на основе ржавчины обеспечивает непревзойденную безопасность цепочки поставок. Чтобы понять, почему ферритовые керамические магниты остаются базовым выбором для масштабируемого производства, рассмотрим сравнение ниже.
Характеристика материала | Ферритовые материалы | Редкоземельные элементы (например, NdFeB) |
Обилие базовых элементов | Чрезвычайно высокий (железо) | Ограниченное/географически сконцентрированное |
Волатильность цен | Очень низкий | Высокий (подвержен рыночным потрясениям) |
Стоимость материала за кг | Низкий | Высокий |
Вы можете видеть, как эта фундаментальная стабильность защищает крупномасштабные производственные операции от внезапных скачков цен и нехватки материалов.
6-этапный производственный процесс
Преобразование сырых порошков в твердый функциональный компонент требует строгого термического и механического контроля. Вот шестиэтапный процесс, используемый на промышленных предприятиях высшего уровня.
Шаг 1: Обжиг и микроизмельчение
Сырые химические порошки сначала смешивают и подвергают термическому разложению, известному как прокаливание. Мы нагреваем смесь в больших печах до температуры от 1000°C до 1350°C. Это интенсивное тепло отгоняет углекислый газ и создает новое соединение оксида металла. Однако полученный материал на этом этапе совершенно немагнитен и сильно комковат.
Далее следует критический механический этап: микрофрезерование. Прокаленный материал измельчается и измельчается до очень мелкого порошка. Отраслевой стандарт требует уменьшения размера этих частиц до размера менее 2 микрон. Для сравнения: ширина человеческого волоса составляет примерно 75 микрон. Мы измельчаем его так тщательно, чтобы гарантировать, что каждая отдельная частица представляет собой единый магнитный домен. Если частицы слишком велики, внутри одного зерна образуется несколько магнитных доменов, что серьезно ослабляет конечный магнитный выход.
Шаг 2: Формирование и прессование (решение о выравнивании)
Как только порошок достигает необходимого микроскопического размера, он переходит на стадию прессования. Здесь вы определяете основные эксплуатационные характеристики компонента.
Сухое прессование (изотропное): при этом методе сухой порошок прессуется в форму без внешнего магнитного поля и без влаги. Поскольку частицы не принуждаются к определенному выравниванию, полученный магнит является изотропным. Он имеет возможность разнонаправленного намагничивания. Этот подход обеспечивает более низкие затраты на оснастку и более высокую производительность, но дает более низкую общую магнитную энергию.
Мокрое прессование (анизотропное): если вам требуется высокая производительность, порошок смешивают с суспензией на водной основе. Мы вдавливаем эту суспензию внутрь формы, применяя мощное внешнее магнитное поле. Влага действует как важнейшая смазка. Это позволяет микроскопическим кристаллам физически вращаться и идеально выравниваться по внешнему магнитному полю. Когда пресс выжимает воду, это строго выровненное состояние фиксируется. Результатом является высоконаправленная и превосходная магнитная сила.
Шаг 3: Предварительное спекание и обработка сырого тела
Сразу после прессования материал образует то, что мы называем «зеленым телом». Он сохраняет форму, но исключительно хрупок. Это похоже на плотно набитый мел.
Обращение с необработанными телами сопряжено со значительными производственными рисками. Чтобы сохранить структурную целостность перед термосваркой, на предприятиях действуют строгие протоколы:
Автоматизированное извлечение: роботизированные манипуляторы аккуратно извлекают сырые заготовки из пресса, чтобы избежать повреждений при обращении с людьми.
Климат-контроль: мы храним тела в помещениях с контролируемым климатом, чтобы медленно испарять остаточную влагу. Быстрое высыхание приводит к образованию микротрещин.
Виброизоляция: Конвейерные системы демпфированы. Даже незначительные вибрации могут привести к разрушению неспеченных кромок.
Шаг 4: Высокотемпературное спекание
Нежные зеленые тела теперь попадают в высокотемпературную печь для спекания. Мы нагреваем их медленно до температуры от 1100°C до 1300°C. Это фаза слияния.
Во время спекания физическое преобразование является абсолютным. Микроскопические частицы буквально сливаются вместе. Плотность материала резко увеличивается, закрывая внутренние микроскопические поры. В конце этого термического цикла окончательная керамическая структура затвердевает навсегда. Он превращается из хрупкого кусочка упакованного порошка в твердую, плотную керамику.
Шаг 5: Алмазная обработка и калибровка
Полученная керамика очень хрупкая. Это также отличный электроизолятор. Эти две механические реальности диктуют, как мы обрабатываем форму после обработки.
Поскольку он не проводит электричество, обычную электроискровую эрозию проволоки (Wire EDM) просто невозможно использовать. Вы также не сможете разрезать его стандартными стальными инструментами, поскольку керамика слишком твердая. Вместо этого для формирования требуются специальные режущие инструменты с алмазным покрытием и шлифовальные круги. Производители используют тяжелую водную охлаждающую жидкость во время шлифования, чтобы предотвратить тепловое разрушение. Благодаря точной алмазной обработке мы можем достичь стандартных допусков на размеры, которые обычно составляют +/- 0,25 мм или +/- 3% в зависимости от конкретной геометрии.
Шаг 6: Намагничивание до насыщения
Даже после спекания и механической обработки керамическая деталь остается практически инертной. Он обладает потенциалом магнетизма, но не генерирует активного магнитного поля.
На последнем этапе мы помещаем инертную керамику внутрь специальной катушки намагничивания. Огромная батарея конденсаторов разряжается, подвергая деталь воздействию короткого мощного электрического импульса. Это локализованное поле заставляет все микроскопические домены постоянно выравниваться. Компонент мгновенно достигает полного магнитного насыщения, становясь полностью функциональным продуктом.
Инженерные проблемы: усадка, коробление и растрескивание
Масштабное производство твердой керамики сопряжено с серьезными инженерными проблемами. Самая критическая проблема возникает незаметно на этапе высокотемпературного спекания.
Реальность сокращения
Когда зеленые тела плавятся в печи, они сжимаются по мере увеличения их плотности. Однако это не единообразно. Мы сталкиваемся с особой инженерной проблемой асимметричной усадки.
Анизотропные материалы сжимаются по-разному в зависимости от направления ориентации их кристаллов. Они могут сжиматься до 35% в направлении магнитной ориентации, но только около 10% по перпендикулярной оси. Если вы попытаетесь прессовать сложную, замысловатую форму, эти радикально разные скорости усадки создают огромное внутреннее термическое напряжение. Деталь сильно деформируется или, что еще хуже, полностью разобьется внутри печи.
Устранение дефектов
Производители высшего уровня не прессуют сложные формы напрямую, если могут этого избежать. Вместо этого они снижают риск растрескивания за счет прессования блоков. Они прессуют исключительно крупные блоки, у которых поперечные размеры значительно превышают толщину. Поскольку блок геометрически прост, он выдерживает асимметричную усадку во время спекания без деформации. После того, как блок полностью охлажден и стабилизирован, они используют алмазные режущие инструменты, чтобы разделить его на более мелкие детали определенной геометрии, которые вам нужны.
Оценка ферритовых магнитов для вашего проекта
Прежде чем приступить к серийному производству, вы должны оценить, насколько эти материалы соответствуют ограничениям вашего конкретного применения.
Соотношение стоимости и производительности
Вы должны сбалансировать исключительно низкую стоимость этого материала с чрезвычайно высокой магнитной отдачей редкоземельных альтернатив, таких как неодим (NdFeB). Ниже приведена сводная диаграмма, иллюстрирующая эту динамику.
Метрика оценки | Ферритовый компонент | Неодим (NdFeB) |
Первоначальная стоимость сырья | Очень низкий | Высокий |
Магнитная сила притяжения | Умеренный | Чрезвычайно высокий |
Требуемый объем | Требуется большее пространство | Допускается компактное пространство |
Врожденная устойчивость к коррозии | Отлично (без покрытия) | Плохо (требуется покрытие) |
Инструменты и нестандартные формы
Мы должны предупредить покупателей относительно нестандартной геометрии. Хотя само сырье невероятно дешевое, создание индивидуальных пресс-форм требует высоких первоначальных затрат на оснастку. Кроме того, обширная алмазная обработка сложных форм быстро увеличивает цену за единицу продукции. Если вы сможете спроектировать свой продукт с использованием стандартных форм блоков, дисков или колец, вы обойдете эти тяжелые первоначальные вложения.
Преимущества операционной среды
Где этот материал действительно превосходен, так это в суровых условиях. Поскольку в процессе производства сырье существенно окисляется, оно обладает врожденной коррозионной стойкостью. Он уже окислен, а это значит, что он не может дальше «ржаветь». Это устраняет необходимость в дорогостоящем покрытии поверхности, что делает его идеальным для морского и наружного применения. Кроме того, он обеспечивает высокие пороги рабочей температуры и надежно работает при температуре до 250°C без необратимого размагничивания.
Заключение
Понимание производства промышленных ферритов имеет огромную стратегическую ценность. Это гарантирует, что ваша команда инженеров разрабатывает компоненты, которые действительно могут быть изготовлены. Это также помогает закупкам установить реалистичные бюджетные ожидания для сложных инструментов.
Планируя следующий производственный цикл, помните о следующих практических шагах:
Определите абсолютную максимальную рабочую температуру, с которой будет работать ваш компонент.
Рассчитайте максимально доступное пространство в вашей сборке; помните, вам понадобится физически большая деталь по сравнению с редкоземельными альтернативами.
Определите, нужна ли вам многонаправленная гибкость сухого прессования или чистая мощность мокрого прессования.
Заранее проконсультируйтесь со своим партнером-производителем, чтобы узнать, могут ли стандартные размеры заменить нестандартную геометрию, чтобы избежать дополнительных затрат на алмазную обработку.
Часто задаваемые вопросы
Вопрос: Могу ли я изготовить ферритовый магнит самостоятельно (сделай сам)?
О: Нет, создание коммерческой версии практически невозможно за пределами промышленных условий. Смеси, сделанные своими руками, состоят из порошка оксида железа, смешанного со смолами или связующими веществами. Поскольку у вас нет промышленного пресса высокого давления, печи для спекания с температурой 1300 ° C и высоковольтной катушки насыщения, версии, сделанные своими руками, страдают от чрезвычайной пористости. Они дают незначительную плотность потока по сравнению с коммерческими марками.
Вопрос: Почему ферритовые керамические магниты не требуют защитного покрытия?
Ответ: Процессы обжига и высокотемпературного спекания эффективно создают плотно окисленный керамический материал. Поскольку основные ингредиенты уже прошли полное окисление внутри печи, конечный компонент не может «ржаветь» или окисляться дальше. Это делает его естественным образом невосприимчивым к стандартной коррозии окружающей среды, полностью устраняя необходимость в никелировании или цинковании.
Вопрос: Каковы стандартные допуски на обработку готового ферритового магнита?
Ответ: Сразу после процесса спекания размеры в спеченном состоянии относительно рыхлые, обычно составляющие от +/- 2% до 3% от заданного размера. Однако алмазное шлифование после спекания позволяет добиться гораздо более жестких коммерческих допусков. В зависимости от конкретной оси и общей геометрии алмазные инструменты могут достигать точности от +/- 0,1 до 0,25 мм.
