Что такое электромагнит и как он работает?

Контролируемый магнетизм объединяет фундаментальную физику и современное промышленное производство. Сегодня он играет решающую роль в автоматизации, точной сортировке и погрузочно-разгрузочных работах с тяжелыми материалами. Промышленность во всем мире использует эти динамические магнитные поля для безопасного и быстрого перемещения гор металлолома. По сути, электромагнит — это узкоспециализированный управляемый магнит. Он создает сильное магнитное поле с использованием постоянного или переменного электрического тока. Обычно для достижения этого специфического эффекта инженеры плотно наматывают провод на твердый ферромагнитный сердечник.

Переход от фундаментальной науки к реальным бизнес-императивам является решающим шагом для отделов закупок. Выбор правильных спецификаций напрямую определяет общую эффективность работы, безопасность объекта и долгосрочную жизнеспособность проекта. Перед покупкой вы должны тщательно оценить конкретные рабочие циклы, строгие температурные ограничения и материалы сердцевины. Неправильный выбор часто приводит к механическому отказу, тогда как правильный выбор гарантирует бесперебойную промышленную автоматизацию.

Ключевые выводы

• Электромагниты основаны на взаимодействии электрического тока, витков катушек и материалов сердечника для создания управляемых магнитных полей по требованию.

• В отличие от постоянных магнитов, электромагниты обеспечивают масштабируемую силу и возможность немедленного срабатывания, что важно для высокопроизводительной обработки материалов и автоматизации.

• Оценка электромагнита для корпоративного использования требует оценки рабочих циклов, рассеивания тепла и динамики полезной нагрузки, чтобы избежать термической деградации и механического повреждения.

• Партнерство с производителем, специализирующимся на инжиниринге, снижает риски внедрения и обеспечивает соответствие требованиям электропитания и эксплуатационную безопасность.

Основная физика: как работает электромагнит

Фундаментальный механизм (аналогия «потока воды»)

Понимание основ физики начинается с визуализации повседневного процесса. Вы можете сравнить поток электронов по проводящему проводу с потоком воды по трубе. Когда вы открываете клапан, вода устремляется вперед в определенном направлении. Аналогичным образом, приложение электрического напряжения толкает электроны по проволочной дорожке. Это направленное движение создает отчетливое магнитное поле вокруг проводника. Остановка тока мгновенно останавливает поле.

Однако сам по себе оголенный провод создает слабое поле. Чтобы решить эту проблему, инженеры вводят ферромагнитный сердечник, обычно изготовленный из железа. Ядро действует как высокоэффективная губка для магнитных силовых линий. Он концентрирует рассеянный магнитный поток и значительно усиливает его. Молекулы железа идеально выравниваются под электрическим воздействием. Они преобразуют небольшую электрическую реакцию в огромную физическую силу, способную поднять тонны стали.

Переменные, определяющие магнитную силу

Несколько строгих параметров контролируют, какую подъемную силу в конечном итоге обеспечивает ваше оборудование. Вы не можете угадать эти переменные при проектировании систем промышленной автоматизации. Оценка коммерческого электромагнита требует внимательного рассмотрения трех основополагающих элементов:

• Количество витков катушки: добавление большего количества витков провода вокруг сердечника экспоненциально увеличивает общее магнитное поле.

• Интенсивность тока (Амперы): Пропуск большего количества электричества через провод напрямую увеличивает магнитную мощность.

• Проницаемость материала сердечника: использование высококачественного железа или специальной стали позволяет сердечнику более эффективно проводить магнитный поток.

Эти переменные напрямую связаны с законом Ампера. Этот принцип гласит, что магнитное поле, создаваемое электрическим током, пропорционально величине этого тока. Управляя плотностью катушки и силой тока, производители безопасно масштабируют вместительную емкость. Они гарантируют, что оборудование соответствует строгим производственным требованиям, не усложняя при этом повседневную работу рабочих на полу.

Формулировка бизнес-задачи: как электромагниты создают ценность

Погрузка тяжелых материалов и переработка лома

Перемещение больших, тяжелых и нестандартных предметов из железа представляет собой серьезную проблему безопасности. Традиционные стропы и крюки не работают при работе с неровным металлоломом или массивными стальными плитами. Магнетизм по требованию полностью решает эту проблему физического обращения. Операторы опускают агрегат на кучу металлолома, включают питание и надежно поднимают. Он не требует ручной настройки.

Успех в переработке металлолома зависит от нескольких непреложных критериев. Вам нужна надежная сила удержания, чтобы предотвратить падение в воздухе. Вам также требуется быстрое время выпуска для поддержания высокой операционной пропускной способности. Кроме того, после отключения питания устройство должно проявлять нулевой остаточный магнетизм. Сохраняющийся магнетизм приводит к прилипанию более мелких стальных деталей, что замедляет следующий цикл подъема и расстраивает операторов.

Автоматическая сортировка и магнитная сепарация

Современные производственные мощности не могут позволить себе неожиданные простои, вызванные поломкой оборудования. Горнодобывающие, перерабатывающие и пищевые предприятия сталкиваются с постоянной угрозой со стороны металлолома. Ослабленные болты, сломанные сверла или выпавшая железная стружка регулярно загрязняют потоки сыпучих материалов. Постоянное удаление этого опасного мусора абсолютно необходимо.

Подвесные магнитные сепараторы удаляют эти вредные примеси из движущихся потоков продукта. Они защищают дорогостоящие последующие дробилки, измельчители и конвейерные ленты от катастрофических повреждений. Используя непрерывную магнитную сепарацию, руководители предприятий защищают свое первичное технологическое оборудование. Они обеспечивают чистоту конечного потребительского продукта, что предотвращает дорогостоящие отзывы и защищает репутацию корпоративного бренда.

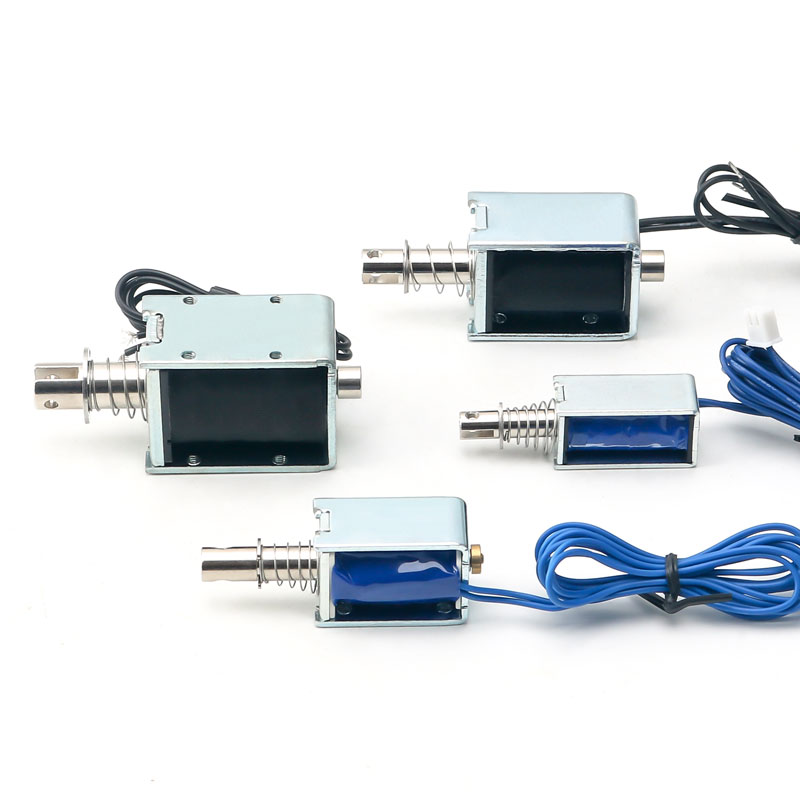

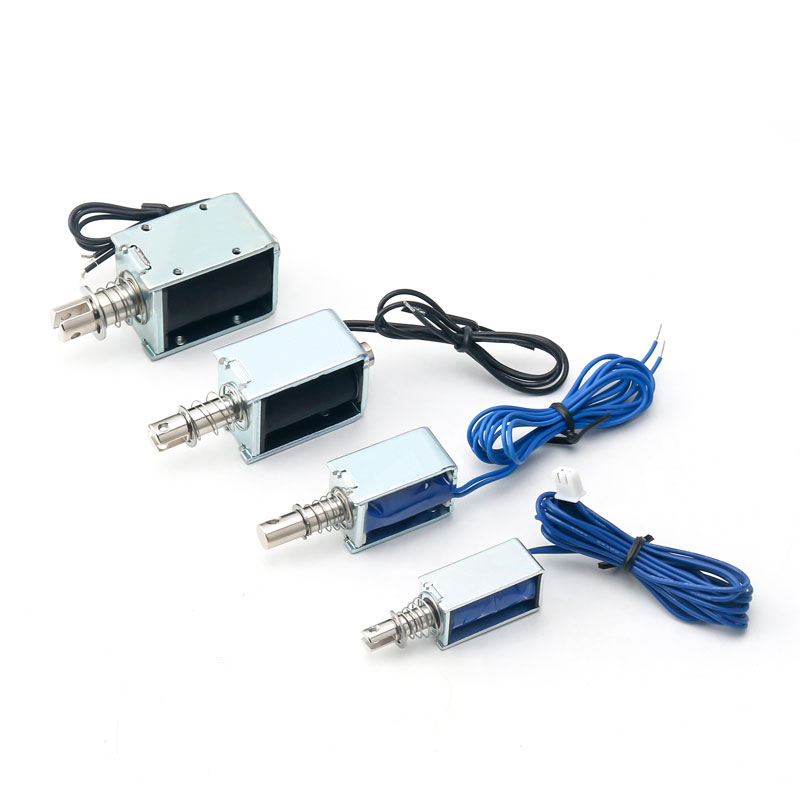

Прецизионная автоматизация (соленоиды и приводы)

Промышленная ценность выходит далеко за рамки тяжелого подъема. Точная автоматизация во многом зависит от микромасштабного магнитного воздействия. Соленоиды и магнитные приводы обеспечивают точные движения, которые можно найти в робототехнике, клапанах управления жидкостью и автоматизированных сборочных линиях. Эти компоненты преобразуют электрическую энергию в мгновенное линейное механическое движение.

В высокоавтоматизированных средах микросекундное срабатывание является строгим требованием. Автоматический жидкостный клапан должен мгновенно открываться и закрываться для точного смешивания химикатов. Роботизированным рукам требуется быстрая сила захвата для сборки сложной электроники. Это точное, повторяемое и быстродействующее магнитное управление позволяет современному производству достигать беспрецедентных скоростей производства.

Категории решений: Типы промышленных электромагнитов

Электромагниты переменного и постоянного тока

Выбор правильного типа питания является важным инженерным решением. Устройства переменного тока (AC) и постоянного тока (DC) ведут себя по-разному в промышленных условиях. Модели переменного тока обеспечивают чрезвычайно быстрое время срабатывания. Они включаются и выключаются за доли секунды, что делает их идеальными для быстрой автоматизации. Однако они по-прежнему склонны к высоким пусковым токам и механическим вибрациям.

Моделям постоянного тока требуется немного больше времени для создания магнитного поля. Несмотря на эту небольшую задержку, они обеспечивают стабильную, бесшумную и легко масштабируемую сдерживающую силу. Устройства постоянного тока не страдают от вибрации, свойственной аналогам переменного тока. Они являются неоспоримым стандартом для подъема тяжелых грузов и непрерывного разделения материалов.

Соленоиды против тороидальных конфигураций

Помимо источника питания, физическая геометрия определяет функциональность. В соленоидах используется прямая цилиндрическая катушка. Они превосходно обеспечивают линейное толкающее или тянущее усилие. При подаче питания катушка всасывает металлический плунжер в свой центр. Инженеры сопоставляют соленоиды непосредственно с механизмами блокировки, органами управления пневматическими клапанами и предохранительными выключателями.

И наоборот, в тороидальных конфигурациях используется сердечник в форме пончика. Такая геометрия с замкнутым контуром обеспечивает высокоэффективное магнитное удержание. Это предотвращает утечку магнитного потока в окружающую среду. Тороидальная конструкция предотвращает нежелательное вмешательство в работу близлежащего чувствительного электронного оборудования. Они идеально подходят для медицинских устройств, прецизионных датчиков и современных силовых трансформаторов, где четкость сигнала имеет первостепенное значение.

Ключевые параметры оценки закупок

Рабочий цикл и управление температурой

Выделение тепла остается главным врагом долговечности оборудования. Всякий раз, когда электричество течет по проводу, электрическое сопротивление производит отходящее тепло. Если устройство работает непрерывно без достаточного охлаждения, оно перегреется. Вы должны оценивать решения строго на основе их заявленного рабочего цикла.

Рабочий цикл 50% означает, что устройство может работать только половину заданного периода времени, прежде чем ему потребуется фаза охлаждения. 100% непрерывный рабочий цикл означает, что оборудование может оставаться включенным в течение неопределенного времени. Вы должны искать встроенные функции рассеивания тепла. Алюминиевые корпуса с ребрами, специальные заливочные компаунды и активные охлаждающие жидкости помогают контролировать внутреннюю температуру и предотвращать катастрофический выход из строя катушки.

Динамика полезной нагрузки и масштабируемость

Теоретическая грузоподъемность редко соответствует реальным реалиям реализации. Идеально ровный, чистый стальной брусок ведет себя иначе, чем куча ржавого металлолома неправильной формы. Вы должны оценить грузоподъемность с учетом физической динамики вашей ежедневной полезной нагрузки. Поверхностная ржавчина, слои краски и воздушные зазоры серьезно ослабляют эффективный магнитный захват.

Мы советуем прозрачно признавать эти переменные поля. Толщина материала также играет огромную роль; тонкий листовой металл быстро насыщается и ограничивает общую силу захвата. В условиях реального производства факторы безопасности не подлежат обсуждению. Инженерам обычно требуется коэффициент безопасности 2:1 или даже 3:1, чтобы гарантировать, что груз останется в безопасности во время неожиданных физических раскачиваний или внезапных рывков.

Стандарты безопасности, питания и соответствия

Непрерывность электроснабжения обеспечивает безопасность объекта. Если основная энергосистема выйдет из строя, активный электромагнит мгновенно сбросит свою полезную нагрузку. Этот сценарий представляет собой смертельную угрозу для персонала и оборудования, находящегося внизу. Внедрение надежных систем резервного копирования предотвращает эти катастрофы.

Закупочные группы должны обеспечить строгое соблюдение требований промышленной безопасности. Следуйте этим важным рекомендациям на этапе оценки:

1. Интегрируйте аккумуляторные батареи: установите источники бесперебойного питания (ИБП) для поддержания магнитного поля во время первичных отключений электроэнергии.

2. Следуйте рекомендациям OSHA: убедитесь, что оборудование соответствует стандартам подъема и перемещения Управления по охране труда.

3. Проверьте рейтинги NEMA: выбирайте устройства с соответствующими рейтингами корпуса Национальной ассоциации производителей электрооборудования для защиты от пыли, влаги и агрессивных химикатов.

Реалии реализации и операционная эффективность

Управление деградацией и износом

Тяжелая промышленная эксплуатация наносит физический урон оборудованию. Самый серьезный внутренний риск связан с термической деградацией. Постоянные циклы нагрева и охлаждения медленно разрушают защитную изоляцию, обернутую вокруг внутренних медных катушек. Как только эта изоляция выходит из строя, катушки замыкаются, и устройство полностью теряет свои магнитные способности.

Внешний физический износ требует не меньшего внимания. Нижняя ударная поверхность агрегата с силой ударяет по тяжелой стали десятки раз в час. За несколько месяцев использования это трение стачивает поверхность. Вы должны настаивать на использовании прочных и сменных изнашиваемых пластин. Жертвенные пластины из марганцевой стали защищают чувствительное внутреннее ядро ​​от прямых физических травм и значительно продлевают срок службы.

Энергопотребление в сравнении с доходностью

Баланс между требованиями к мощности и производительностью определяет вашу истинную эффективность работы. Эти массивные подъемные устройства требуют постоянной сильной электрической нагрузки во время работы. Их неэффективная эксплуатация приводит к потере огромного количества энергии и создает нагрузку на инфраструктуру предприятия.

Однако вы должны сбалансировать это потребление энергии с огромной эффективностью производительности, достигаемой при погрузочно-разгрузочных работах. Подъёмный магнит большой мощности перемещает металлолом в десять раз быстрее, чем ручная строповка. Для оценки этой эффективности необходимо учитывать тонны, перевезенные на киловатт-час. Оптимизация циклов включения/выключения гарантирует максимальную физическую производительность и минимизацию потерь электроэнергии в периоды простоя.

Почему специализированная индивидуализация лучше готовой продукции

Отличительная черта бренда

Стандартное, готовое оборудование часто выходит из строя в узкоспециализированных производственных условиях. Стандартные агрегаты предполагают идеальные условия работы, которые редко бывают в грязных и отапливаемых производственных цехах. Использование универсальных решений вынуждает руководителей предприятий идти на компромисс в отношении безопасности и скорости производства.

Индивидуальное проектирование служит огромным операционным отличием. Производители могут адаптировать обмотки катушек в соответствии с точными требованиями к напряжению. Они могут спроектировать специальные корпуса для тяжелых условий эксплуатации, подходящие для уникальных креплений крана. Использование запатентованных охлаждающих жидкостей или высокотемпературной изоляции напрямую предотвращает тепловой пробой. Эти индивидуальные усовершенствования напрямую влияют на срок службы оборудования и обеспечивают стабильное и бесперебойное ежедневное производство.

Следующие действия по включению в короткий список

Управление процессом закупок требует консультативного подхода. Вам следует избегать простого заказа по стандартному каталогу. Идеальный процесс закупок предполагает тесное сотрудничество между вашей внутренней командой и техническим отделом производителя.

Начните с предоставления точных чертежей САПР вашей подъемной среды. Предоставьте подробные характеристики полезной нагрузки, включая марки материалов, максимальный вес и отклонения в размерах. Четко сообщите об ограничениях окружающей среды, таких как температура окружающей среды на объекте, уровень запыленности и химическое воздействие. Такой строгий обмен данными позволяет инженерам создавать высокооптимизированные и отказоустойчивые решения, адаптированные к конкретным условиям вашего пола.

Заключение

Понимание того, как взаимодействуют внутренние катушки и материалы сердечника, — это лишь первый шаг. Согласование этих физических свойств с вашими конкретными эксплуатационными требованиями обеспечивает успешное развертывание. Вы должны оценить рабочие циклы, управление теплом и реалистичную динамику полезной нагрузки, чтобы защитить ваше оборудование от преждевременного теплового или физического отказа. Переход от стандартных решений к системам, спроектированным по индивидуальному заказу, гарантирует более высокую пропускную способность и более безопасную повседневную работу.

Настало время оптимизировать вашу стратегию обработки материалов. Запишитесь на техническую консультацию к инженеру-специалисту сегодня. Запросите специальную спецификацию возможностей для сравнения с текущими показателями вашего объекта или отправьте конкретные данные о полезной нагрузке, чтобы получить индивидуальное и действенное предложение.

Часто задаваемые вопросы

Вопрос: Что заставляет электромагнит со временем терять свою силу?

Ответ: Термическое повреждение является основной причиной. Повторяющийся перегрев ухудшает внутреннюю защитную изоляцию вокруг катушек проводов. Этот тепловой пробой вызывает микрокороткие замыкания между обмотками. Кроме того, ослабление обмотки катушки или серьезные физические воздействия на сердечник могут нарушить путь магнитного потока, что приведет к необратимому снижению подъемной силы.

Вопрос: Как определить правильный рабочий цикл электромагнита?

Ответ: Вы определяете это, вычисляя соотношение «времени включения» и «времени выключения». Если рабочий цикл устройства составляет 50 %, он может безопасно работать в течение 10 минут, но затем должен отдохнуть и остыть в течение 10 минут. Правильное соответствие рабочего цикла вашему рабочему темпу предотвращает катастрофический перегрев.

Вопрос: Что происходит с электромагнитом при отключении электроэнергии?

Ответ: Он немедленно теряет свое магнитное поле. Любая подвешенная полезная нагрузка мгновенно упадет, что создаст серьезную угрозу безопасности. Чтобы предотвратить катастрофические несчастные случаи при подъеме грузов, на объектах должны быть встроены источники бесперебойного питания или автоматизированные системы сброса батарей, чтобы поддерживать магнитное удержание до тех пор, пока груз не будет безопасно опущен.

Вопрос: Можно ли регулировать магнитное поле электромагнита?

О: Да, вы можете легко регулировать напряженность поля. Используя контроллеры переменного напряжения, операторы могут увеличивать или уменьшать электрический ток, протекающий через катушки. Такой прецизионный контроль позволяет предприятиям выполнять точную сортировку, аккуратно подбирать материалы определенного веса или медленно выдавать сыпучий лом.
