Форма блоков N45SH NDFEB отрасль Постоянный магнит Ni Talting Neodymium Magnet в двигателе дронов

Shine Magnetics представляет свои спеченные блочные магниты NdFeB N45SH, специально разработанные для двигателей дронов промышленного класса, а также двигательных систем многороторных и беспилотных летательных аппаратов (БПЛА) с неподвижным крылом. Эти магниты, изготовленные из высокоэффективного класса N45SH, имеют максимальное энергетическое произведение 43–45 MGOe и собственную коэрцитивную силу (Hcj) ≥ 15 кЭ (при этом фактические значения обычно превышают 20 кЭ, что соответствует классу SH). Способные работать при температуре до 150°C, они сохраняют исключительно низкую скорость размагничивания — даже при работе высокоскоростного двигателя и в высокотемпературных средах.

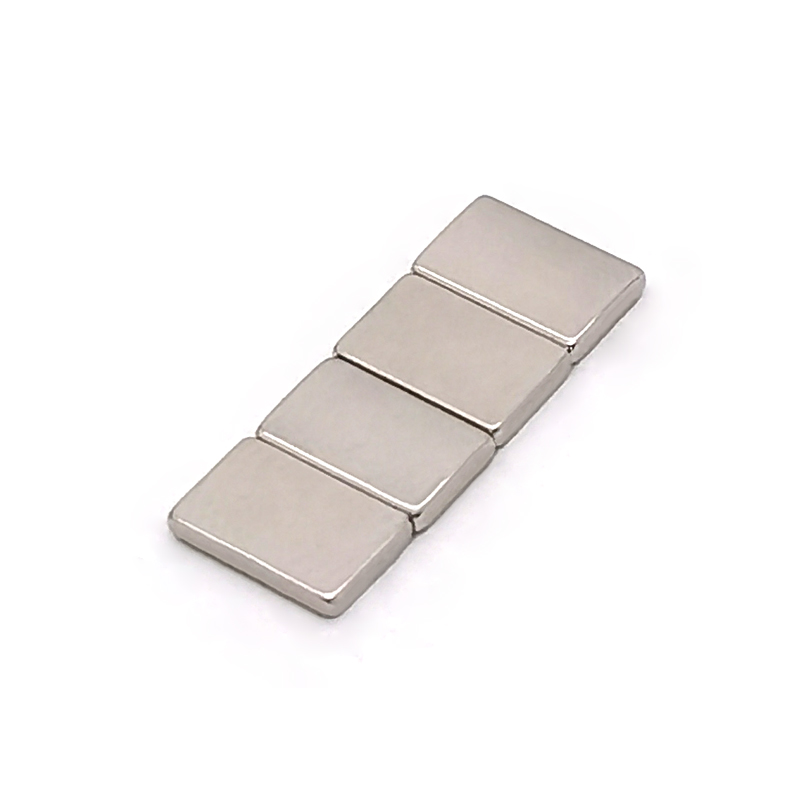

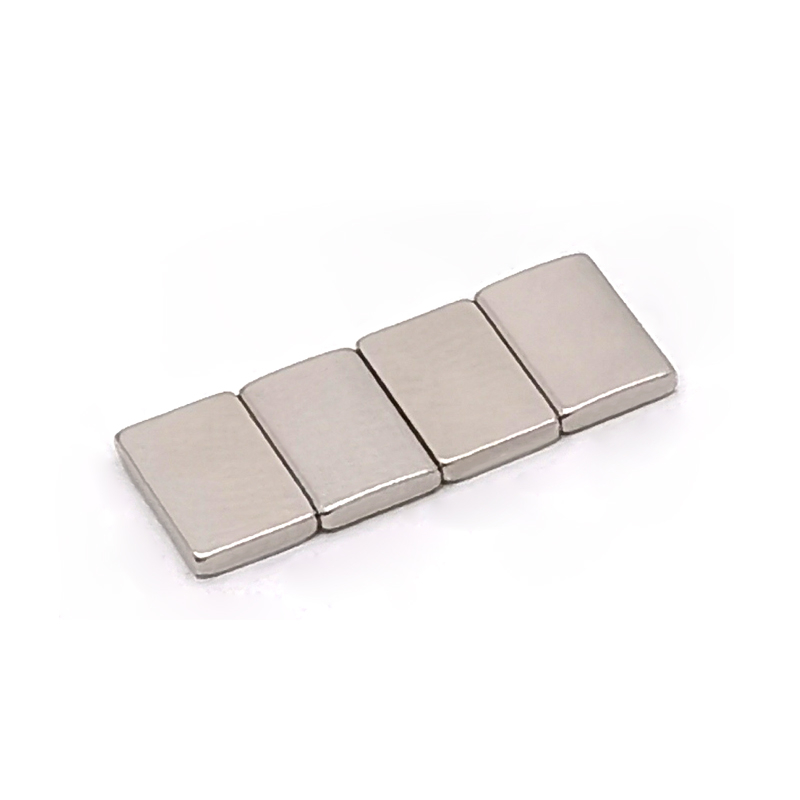

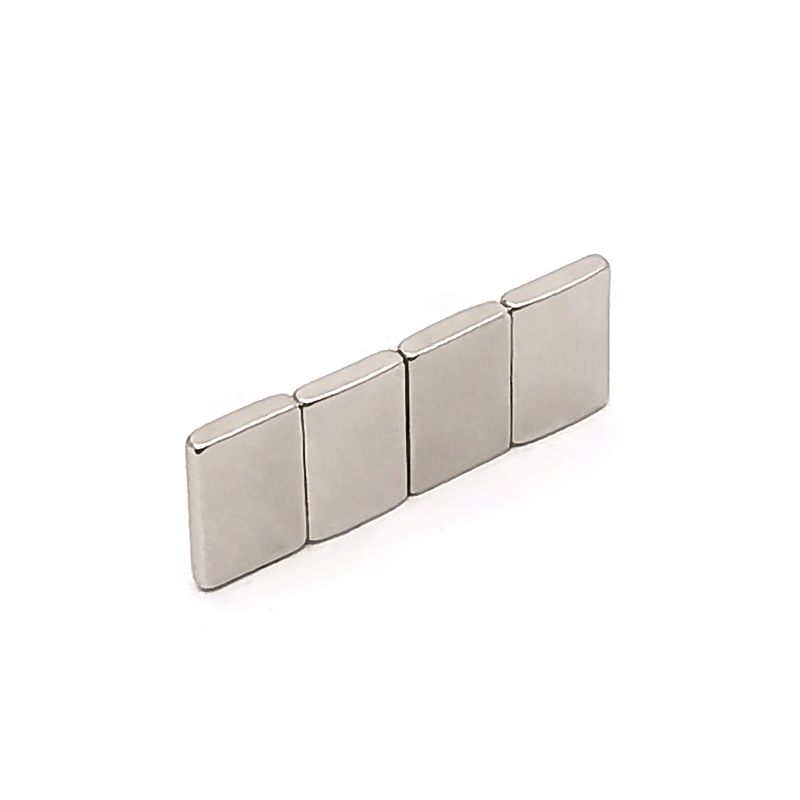

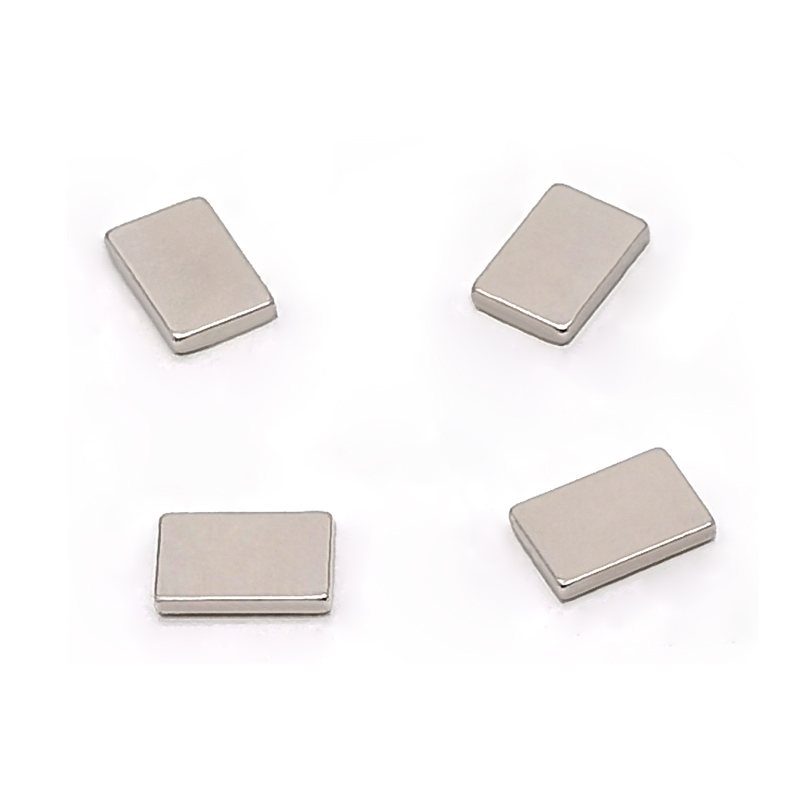

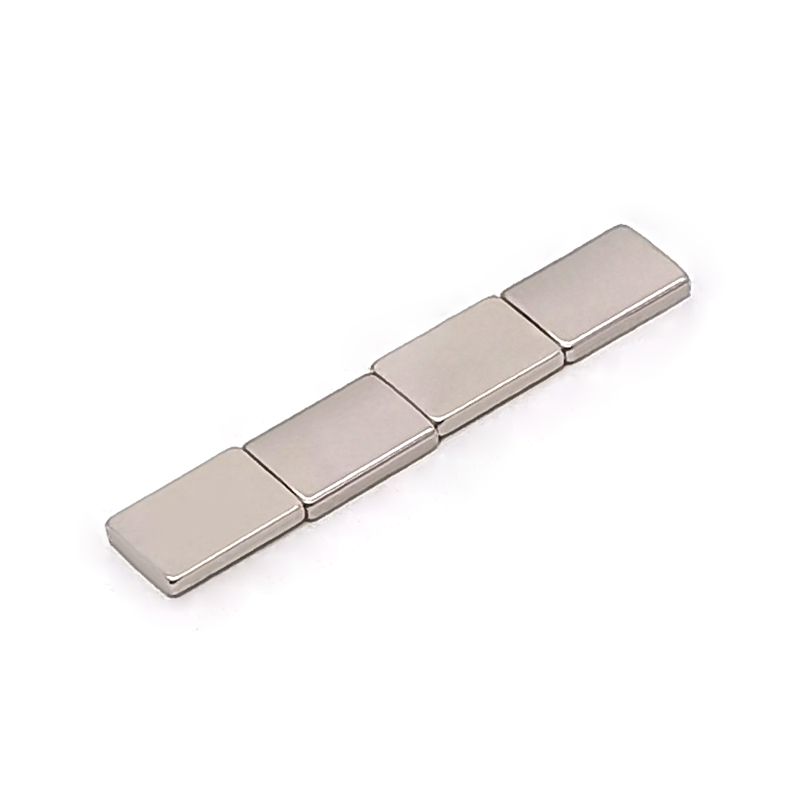

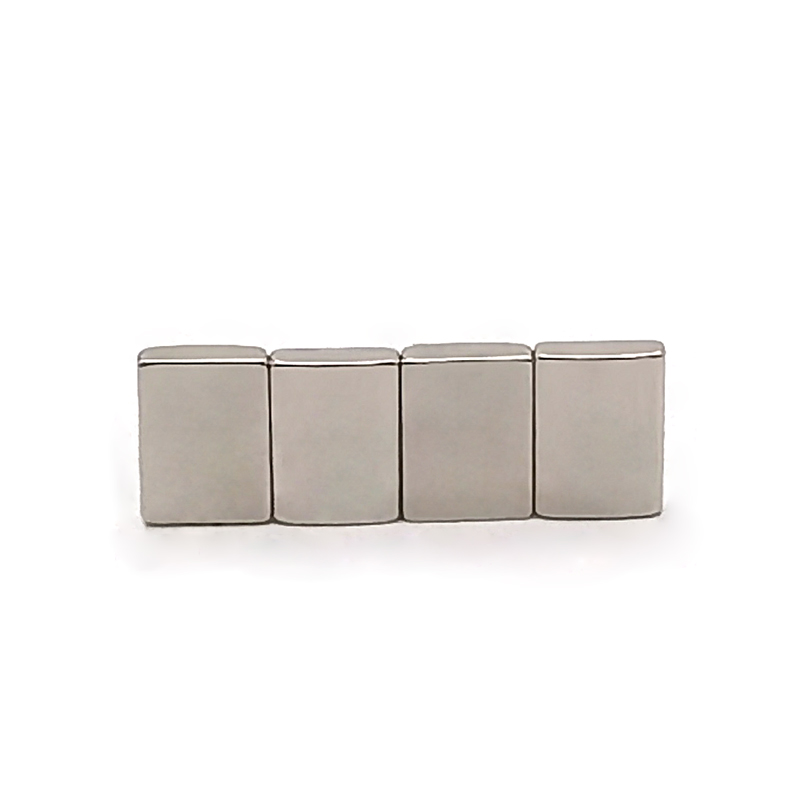

Изделие имеет стандартную блочную геометрию (типовые размеры 20×10×5 мм; возможны нестандартные размеры) и имеет трехслойное никель-медно-никелевое (Ni-Cu-Ni) покрытие. Успешно пройдя 48-часовое испытание в солевом тумане, магниты эффективно противостоят коррозионному воздействию влажности, соляного тумана и химической среды, присутствующей в узлах двигателя. Высокая остаточная индукция магнитов (Br ≥ 13,2 кГс) и высокие коэрцитивные характеристики позволяют двигателям дронов достигать большей удельной мощности, более компактной конструкции магнитной цепи и снижения потерь в меди, тем самым увеличивая продолжительность полета и увеличивая грузоподъемность.

Подходит для широкого спектра применений дронов:
двигатели дискового типа для дронов, занимающихся аэрофотосъемкой;
высокоскоростные бесщеточные двигатели для гоночных дронов;
сверхмощные двигатели для дронов, защищающих сельскохозяйственные растения;
силовые установки для промышленных картографических и инспекционных дронов.

Shine Magnetics предлагает комплексные универсальные услуги по индивидуальной настройке, начиная от необработанных заготовок и заканчивая готовой продукцией. Мы обеспечиваем жесткие допуски на размеры блоков (до ±0,03 мм), выбор схем намагничивания (включая параллельную, по толщине или многополюсную намагниченность), а также различные варианты последующей обработки, такие как клейкая основа и пластиковая герметизация.

1. Какие преимущества имеют неодимовые магниты N45SH для двигателей дронов по сравнению со стандартными магнитами N45?
Магниты N45SH обладают более высокой собственной коэрцитивной силой (Hcj ≥ 20 кЭ), что позволяет им выдерживать высокие температуры — до 150°C, возникающие при высокоскоростной работе дроновых двигателей. Напротив, стандартные магниты N45 (Hcj ≥ 12 кЭ) начинают испытывать значительное размагничивание при температурах, превышающих 80°C. Использование N45SH гарантирует, что магнитные свойства двигателя остаются стабильными при длительных сильноточных нагрузках, тем самым предотвращая снижение тяги или сокращение продолжительности полета, вызванное размагничиванием.

2. Подходит ли никелирование этих блочных магнитов для работы во влажной среде, в которой работают дроны?
Да. Наше трехслойное покрытие никель-медь-никель (Ni-Cu-Ni) успешно прошло 48-часовое испытание в нейтральном солевом тумане (ASTM B117), не обнаружив на поверхности никаких признаков красной ржавчины. Кроме того, покрытие является плотным и однородным по толщине (15–25 мкм), что эффективно предотвращает окисление подложки NdFeB и отвечает требованиям длительного использования дронов в дождливой, высокой влажности или прибрежной среде.

3. Можно ли заказать блок-магниты нестандартных размеров? Каков минимальный объем заказа (MOQ)?
Да, абсолютно. Мы поддерживаем изготовление блочных магнитов любого размера, толщиной всего 1 мм и длиной/шириной от 3 мм до 100 мм. На этапе отбора проб минимальный заказ составляет 10 штук; для массового производства стандартный минимальный заказ обычно составляет 1000 штук, хотя он может варьироваться в зависимости от сложности размеров. Мы также предоставляем бесплатную консультацию по спецификациям допусков на размеры.

4. Какова максимальная рабочая температура магнитов N45SH? Требуется ли дополнительное охлаждение двигателя дрона?
Максимальная постоянная рабочая температура составляет 150°C, а магниты могут выдерживать температуру до 180°C в течение короткого времени (несколько минут). В типичных дроновых двигателях температура обмотки обычно поддерживается ниже 120°C; поэтому магниты N45SH можно безопасно использовать без необходимости использования дополнительных конструкций охлаждения. Однако, если конструкция двигателя особенно компактна или подвергается постоянной работе с высокими нагрузками, мы рекомендуем проконсультироваться с нами по поводу модернизации до магнита класса N45UH, рассчитанного на температуру до 180°C.

5. Как следует выбирать направление намагничивания этих блочных магнитов? Какое влияние это оказывает на двигательную активность?

В зависимости от топологии магнитной цепи двигателя распространенные методы намагничивания включают в себя:
Намагничивание по толщине (наиболее распространенный): магнитный поток проходит через магнит вдоль направления его толщины; подходит для двигателей с радиальными магнитными полями.
Осевое намагничивание: подходит для планарных двигателей или специализированных дисковых двигателей.
Многополюсное намагничивание: непосредственно создает массив полюсов с переменной полярностью, тем самым упрощая сборку.
На основании предоставленных вами чертежей ротора двигателя мы можем порекомендовать оптимальную схему намагничивания, позволяющую максимизировать плотность магнитного потока в воздушном зазоре.

6. Подходят ли эти магниты для высокоскоростных двигателей дронов (например, 50 000 об/мин)?
Да. Марка Н45Ш обладает высокой механической прочностью (прочность на изгиб около 250 МПа). Кроме того, мы можем использовать методы пропитки эпоксидной смолой или металлические втулки, чтобы повысить устойчивость магнита к центробежным силам. Для блочных магнитов мы рекомендуем использовать скошенную конструкцию (закругленные углы), чтобы уменьшить концентрацию напряжений на острых краях. Конкретную максимально допустимую скорость вращения следует оценивать на основе размеров магнита в сочетании с используемым процессом склеивания.

7. Как я могу запросить образцы или технические характеристики?
Вы можете напрямую нажать кнопку «Запросить сейчас», расположенную на этой странице, или отправить электронное письмо на адрес sales@shinemagnetics.com. Укажите необходимые размеры блока, допуски, направление намагничивания и параметры целевого двигателя; наши инженеры ответят в течение 24 часов и предоставят подробную техническую спецификацию (включая кривые магнитных характеристик, отчеты о покрытиях и габаритные чертежи).
