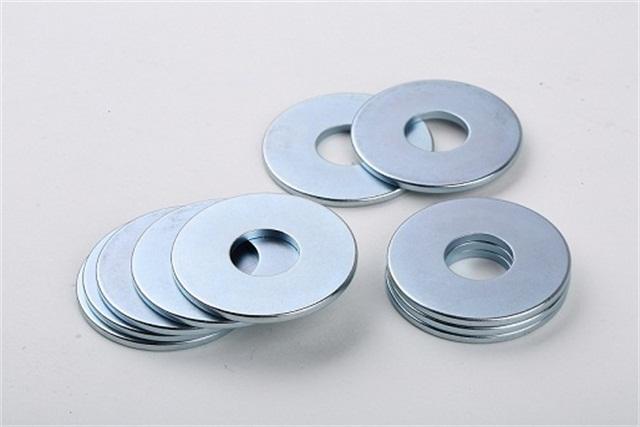

| Неодимовые магниты в шаговых двигателях |
| Форма | Кольцо |
| Основное приложение | Шаговый двигатель |
| Покрытие | Тип | Zn, NiCuNi, химический Ni, эпоксидная смола, NiCuNi+эпоксидная смола, парилен |
| Уровень защиты | Нержавеющая сталь 12ч, Нержавеющая сталь 24ч, Нержавеющая сталь 48ч, Нержавеющая сталь 72ч, Нержавеющая сталь 168ч |
| Оценка | N54, N52M, N50H, N48SH, N45UH, N40EH и ниже |
| Рабочая температура | От -20°С до 200°С |
| Доступные размеры (мм) | ОД | 6~200 |
| ИДЕНТИФИКАТОР | 2~180 |
| Толщина стенки | 2~30 |
| Толщина намагничивания | 0,5~50 |
| Намагничивание и упаковка | Немагнитная, намагниченная или многополярная намагниченная, антикоррозийная бумага, прокладка, вакуумная упаковка,
вспененный материал с внутренними ячейками, картонная коробка, пластиковая коробка, транспортировка защитных поддонов,
экспресс-доставка, логистика, морские или воздушные перевозки. |
| Re: Данные выше приведены только для справки. Пожалуйста, свяжитесь с нами для получения более подробной информации |
Обзор продукта
Компания Ningbo Shine Magnetic Technology Co., Ltd. предлагает высокопроизводительные неодимовые магниты, специально разработанные для шаговых двигателей. Эта серия продуктов, изготовленная из спеченного редкоземельного материала с постоянными магнитами неодим-железо-бор (Sintered NdFeB), отличается высокой энергией, высокой коэрцитивной силой и превосходной термической стабильностью. Он широко используется в узлах роторов различных шаговых двигателей с постоянными магнитами (шаговых двигателей с постоянными магнитами) и гибридных шаговых двигателей.
Являясь основным компонентом постоянного магнита шагового двигателя, эти магниты напрямую определяют выходной крутящий момент двигателя, точность позиционирования и стабильность работы. По сравнению с традиционными ферритовыми магнитами неодимовые магниты обеспечивают более сильный магнитный крутящий момент, что позволяет двигателю достигать превосходных характеристик при более низких уровнях тока.
Ключевые преимущества
1. Высокоэнергетический продукт · Высокий крутящий момент при компактном размере
Продукты доступны в классах от N35 до N54, с максимальным энергетическим продуктом (BH)max, превышающим 50 MGOe. Высокоэнергетический продукт означает, что при том же объеме создается более сильный удерживающий момент, что помогает шаговым двигателям добиться более быстрого старт-стопного отклика и более точного управления позиционированием.
2. Превосходная высокотемпературная стабильность · Доступны различные марки
Для решения проблем повышения температуры шаговых двигателей при длительной эксплуатации или в условиях высоких нагрузок мы предлагаем полную серию термостойких марок:
Серия N: максимальная рабочая температура 80°C, подходит для стандартных условий эксплуатации.
Серия M (N52M): Максимальная рабочая температура 100°C.
Серия H (N50H): Максимальная рабочая температура 120°C.
Серия SH (N48SH): Максимальная рабочая температура 150°C.
Серия UH (N45UH): Максимальная рабочая температура 180°C.
Серия EH (N40EH): Максимальная рабочая температура 200°C.
Высокотемпературные неодимовые магниты класса UH/EH особенно подходят для закрытых двигателей, автоматизированного оборудования, требующего длительной непрерывной работы, а также промышленного применения в условиях высоких температур.
3. Многополярное намагничивание · Точное согласование углов шага
Поддерживает однополюсное или многополярное намагничивание. Возможна индивидуальная намагниченность в зависимости от необходимого клиенту количества пар полюсов. Многополярная намагниченность обеспечивает формирование точно чередующихся северных и южных полюсов на поверхности ротора, которые работают совместно с импульсным магнитным полем, генерируемым обмотками статора, для достижения стабильного выходного сигнала при стандартных углах шага, таких как 1,8°, 7,5° и 15°.
4. Кольцевая/дуговая конструкция · Совместимость с основными конструкциями двигателей.

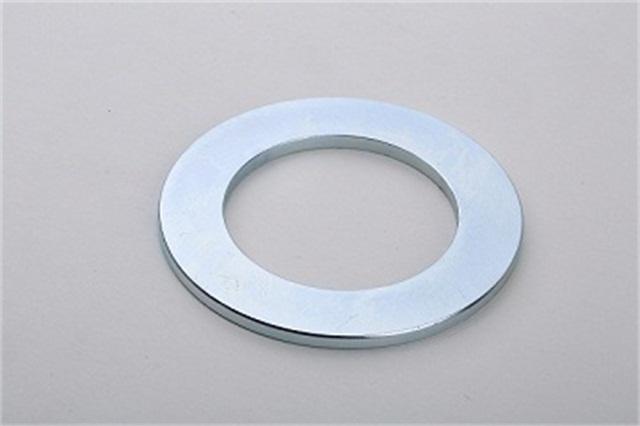

Основной формой продукта является кольцевой магнит (Ring Magnet), хотя по запросу также могут быть предоставлены сегментные магниты в форме дуги (Arc Segment Magnet). Благодаря диапазону внешнего диаметра 6–200 мм, внутреннему диаметру 2–180 мм, толщине стенки 2–30 мм и диапазону толщины намагничивания 0,5–50 мм эти продукты могут соответствовать требованиям к размеру ротора для подавляющего большинства микрошаговых двигателей, прецизионных шаговых двигателей и шаговых двигателей промышленного класса, представленных на рынке.
Приложения
Неодимовые магниты для шаговых двигателей широко используются в роторных узлах двигателей в следующих областях:
3D-принтеры: точный контроль движения сопла и платформы
Станки с ЧПУ: высокоточная подача
Оборудование для автоматизации делопроизводства: механизмы подачи и позиционирования бумаги в сканерах, копировальных аппаратах и принтерах.
Медицинские приборы: прецизионные приводы инфузионных насосов и аналитических приборов.
Охранное наблюдение: контроль вращения PTZ-камер
Промышленная автоматизация: роботизированные соединения и приводы конвейеров в автоматизированных производственных линиях.
Автомобильная электроника: электрическая регулировка зеркал заднего вида и электродвигатели стеклоподъемников.
В этих приложениях роторы с неодимовыми постоянными магнитами обеспечивают более высокую плотность крутящего момента, позволяя двигателям развивать большую движущую силу в ограниченном пространстве для установки, сохраняя при этом плавную работу на низких скоростях и возможность быстрого реагирования при запуске и остановке.
