Неодимовые магниты в бытовой электронике: обычное использование и советы по проектированию

Бытовая электроника постоянно требует предельной миниатюризации без ущерба для функциональных характеристик. Эта продолжающаяся тенденция приводит к сильной зависимости от материалов со сверхвысокой плотностью энергии. Инженеры используют эти передовые материалы для реализации сложных функций внутри корпусов все меньшего размера. Однако разработчики устройств должны сбалансировать огромную магнитную силу с невероятно строгими тепловыми ограничениями. Они также сталкиваются с серьезным риском коррозии при размещении компонентов в герметичных потребительских устройствах. Кроме того, покупатели ориентируются в крайне нестабильных цепочках поставок редкоземельных металлов. Эти рыночные колебания серьезно усложняют долгосрочные закупки оборудования.

Плохо подобранные магнитные компоненты приведут к быстрому выходу устройства из строя. Они также часто вызывают дорогостоящие задержки сборки на поздних стадиях. В этом руководстве представлена ​​подробная схема этапа принятия решений. Вы можете использовать его для оценки, определения и поиска оптимальных магнитных материалов. Мы помогаем производителям оборудования оптимизировать цепочки поставок компонентов и совершенствовать процессы проектирования. Вы научитесь ориентироваться в сложных спецификациях марок и выбирать подходящие экологические покрытия. Мы также расскажем, как создать высокоустойчивый конвейер прототипирования.

Ключевые выводы

• Марка в сравнении с теплоемкостью. Марка с самой высокой прочностью (например, N52) редко является лучшим выбором для теплостойкой электроники из-за низких максимальных рабочих температур.

• Уязвимость к коррозии: неодим без покрытия быстро окисляется; Выбор правильного покрытия (Ni-Cu-Ni или эпоксидная смола) не подлежит обсуждению с точки зрения долговечности потребительских устройств.

• Реальные источники поставок: Для обеспечения стабильных поставок необходимо учитывать волатильность рынка редкоземельных элементов и оценивать поставщиков на предмет соответствия RoHS/REACH.

• Проектирование для производства (DFM). Заблаговременное определение точных допусков и направлений намагничивания предотвращает задержки производства на поздних стадиях.

Основные применения неодимовых магнитов в бытовых электронных устройствах

Разработчики оборудования сталкиваются с неослабевающим давлением, требующим уменьшения занимаемой площади устройств. Они должны одновременно поддерживать или расширять возможности пользователей. Переход на высокооптимизированные магнитные матрицы напрямую коррелирует с уменьшением толщины устройства. Это также значительно улучшает общие показатели пользовательского опыта. Интеграция неодимовых магнитов в оборудование бытовой электроники определяет практически каждую современную интерактивную функцию.

Инженеры развертывают эти мощные компоненты в нескольких критических подсистемах устройств:

• Микроакустика (смартфоны и наушники). Высококачественный звук требует огромной мощности в ограниченном физическом пространстве. Микродинамики и динамические драйверы в значительной степени полагаются на компактные магнитные поля. Эти поля быстро перемещают звуковые катушки, обеспечивая чистый звук.

• Двигатели с тактильной обратной связью: точность имеет значение в портативных устройствах и игровых контроллерах. Линейно-резонансные актуаторы (LRA) зависят от сильного магнитного потока и создают резкие, отзывчивые вибрации. Эта тактильная обратная связь определяет современное взаимодействие интерфейса.

• Магнитное крепление и выравнивание. Экосистемы устройств требуют бесшовных периферийных соединений. Зарядные массивы в стиле MagSafe обеспечивают идеальное выравнивание индукционных катушек. Вы также видите эти механизмы в застежках для ноутбуков и петлях для планшетов. Они обеспечивают приятные и безопасные действия при щелчке.

• Датчики и переключатели: интеллектуальные устройства должны интерпретировать свое физическое состояние. Датчики Холла обнаруживают магнитную близость и запускают системные события. Эти датчики автоматически управляют обнаружением крышки ноутбука и срабатыванием носимых устройств.

Обновление внутренней компоновки устройства часто зависит от использования меньших и более сильных постоянных магнитов. Хорошо спроектированный массив снижает вес. Это освобождает важный внутренний объем для более крупных аккумуляторных ячеек. Понимая эти категории приложений, группы по закупкам могут согласовать свои стратегии поиска поставщиков для поддержки конкретных инженерных целей.

Выбор правильного магнитного класса: прочность и термическая стабильность

Инженеры устройств часто по умолчанию выбирают наивысший доступный класс прочности. Эта распространенная ошибка часто приводит к катастрофическим потерям поля. Вы должны выбрать класс на основе фактической операционной среды. Базовое понимание стандартной матрицы оценок предотвращает дорогостоящие ошибки проектирования.

Стандартная номенклатура варьируется от N35 до N52. Число «N» указывает на максимальное энергетическое произведение (BHmax), измеренное в мегагаусс-эрстедах (MGOe). Более высокие цифры обозначают более сильные постоянные магнитные поля. Однако максимальная прочность напрямую приводит к серьезному термическому компромиссу. Высокопрочные сорта обычно обладают гораздо меньшей термостойкостью.

Чтобы разобраться в этом температурном компромиссе, производители добавляют к номеру марки температурные суффиксы. Эти суффиксы определяют максимальную безопасную рабочую температуру, при которой произойдет необратимое размагничивание.

Рассмотрим корпус умных часов. Во время быстрой индуктивной зарядки внутренняя температура резко возрастает. Если вы установите N52 неодимовый магнит рядом с аккумулятором, температура, скорее всего, превысит 80°C. Компонент будет подвергаться постоянному термическому размагничиванию. Устройство потеряет возможность крепления. Структура структурной оценки требует вместо этого выбора N42SH. Вы жертвуете небольшим процентом начальной силы тяги. Вы получаете абсолютную термическую стабильность при пиковых эксплуатационных нагрузках.

Всегда основывайте свой выбор на максимально возможном температурном скачке. Этот пик необходимо измерять в конкретном месте расположения компонента, а не при температуре окружающей среды в помещении.

Преодоление экологических ограничений: покрытия и риски коррозии

Сырой неодим-железо-бор (NdFeB) представляет собой высокореактивное металлургическое соединение. Он остается невероятно уязвимым к деградации окружающей среды. Необработанный неодим быстро окисляется под воздействием окружающего воздуха. Влага ускоряет этот процесс в геометрической прогрессии. Как только начинается окисление, материал расслаивается. Эта деградация приводит к полному структурному и магнитному отказу внутри вашего устройства.

Чтобы предотвратить это, инженеры должны применять защитные покрытия поверхности. Выбор правильного покрытия является непреложным требованием к долговечности потребительского устройства. У вас есть несколько различных категорий решений для нанесения покрытий.

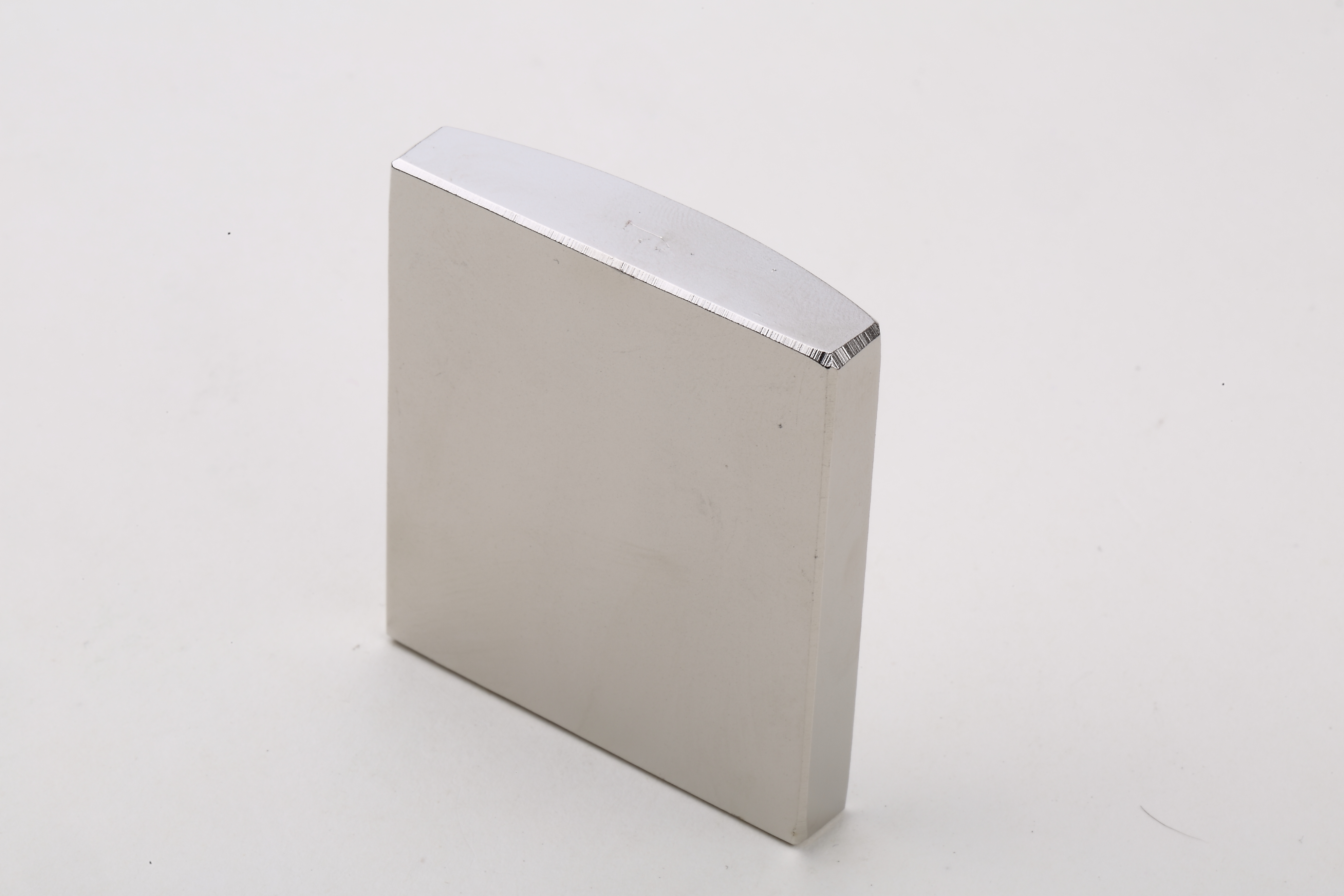

Никель-медь-никель (Ni-Cu-Ni) служит преобладающим отраслевым стандартом для потребительских технологий. Он обеспечивает очень прочный и экономичный барьер от ежедневной влажности. Трехслойная структура обеспечивает жесткие допуски на размеры. Однако Ni-Cu-Ni остается электропроводным. Вы должны учитывать потенциальный риск короткого замыкания при размещении рядом с открытыми печатными платами.

Эпоксидные покрытия обладают превосходной влагостойкостью. Команды по производству оборудования часто предпочитают эпоксидную смолу для морского оборудования и носимых устройств для активного отдыха. Оболочка из черной смолы полностью герметизирует реактивную зону. Эпоксидная смола не проводит ток, что упрощает внутреннюю электрическую изоляцию. Однако он легче раскалывается при резком механическом воздействии.

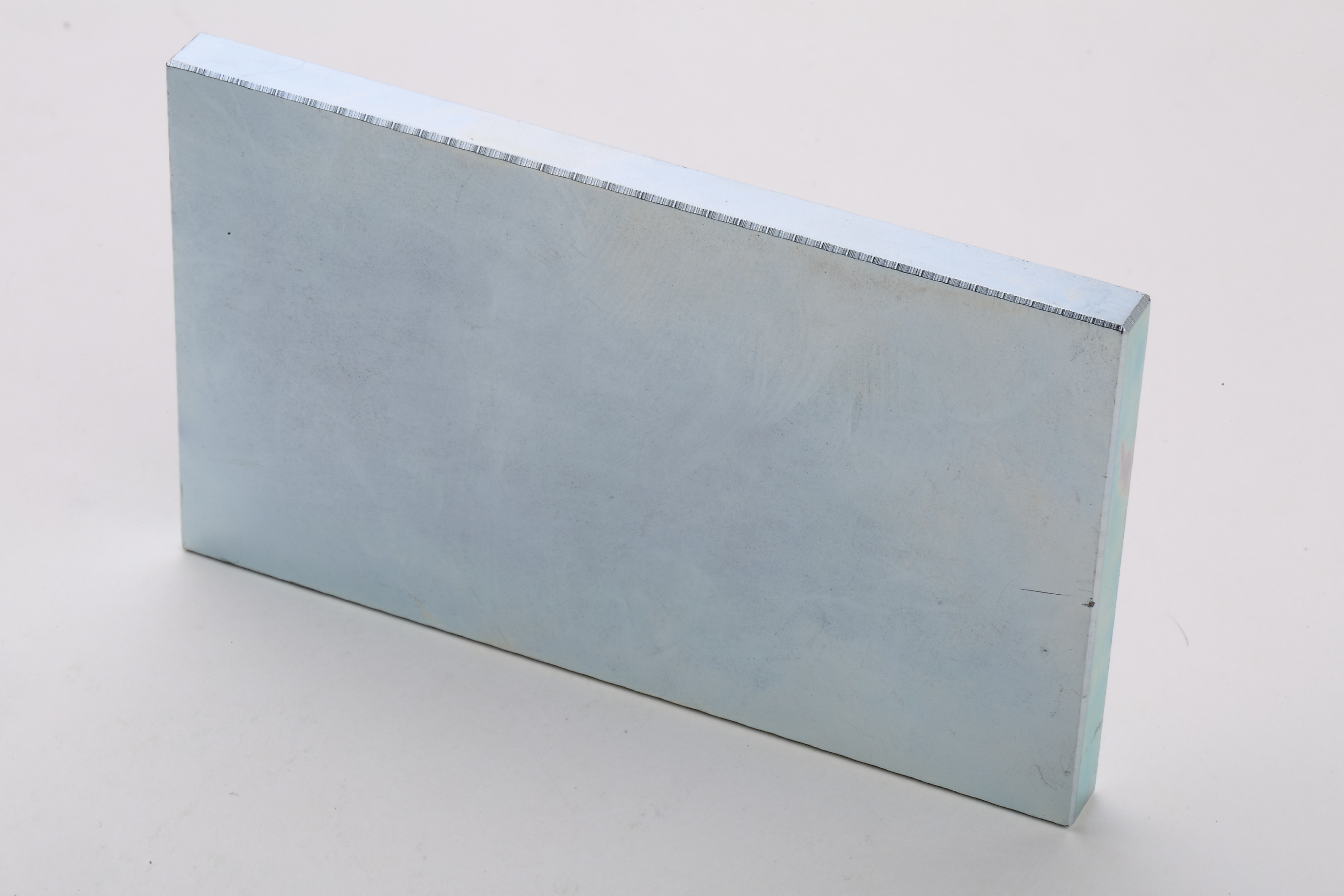

Покрытия из цинка или парилена подходят для конкретных нишевых применений. Цинк обеспечивает поверхность с высоким коэффициентом трения, подходящую для конструкций с механическим зажимом. Парилен обеспечивает исключительную биосовместимость и ультратонкие профили. Инженеры используют парилен в качестве новейших медицинских носимых устройств и внутренних датчиков тела.

Эффективное снижение риска требует соответствия степени защиты устройства (IP) характеристикам покрытия. Умные часы с классом защиты IP68 требуют от своих внутренних компонентов строгих испытаний в солевом тумане. Если устройство подвергается 48-часовому испытанию в солевом тумане, внутреннее покрытие должно выдерживать идентичные условия. Всегда указывайте четкие показатели выживаемости в солевом тумане при составлении требований к компонентам.

Нестабильность цепочки поставок и соблюдение требований устойчивого развития

Покупка редкоземельных материалов предполагает преодоление сложных геополитических реалий. Географическая концентрация в значительной степени определяет отрасли добычи и переработки редкоземельных металлов. Несколько регионов контролируют подавляющую часть переработки сырья. Эта централизация напрямую влияет на глобальную стабильность цен. Производители оборудования должны учитывать эти рыночные реалии при прогнозировании производственных бюджетов.

Команды по закупкам сталкиваются со строгими требованиями соблюдения требований и безопасности. Вы должны проверить соответствие RoHS (ограничение использования опасных веществ) для каждой партии. Соответствие REACH одинаково важно для легальной продажи потребительских товаров на европейских рынках. Поставщики, не предоставляющие актуальные сертификаты соответствия, подвергают всю вашу линейку продуктов катастрофическим юридическим блокировкам. Вы не можете себе позволить таможенные аресты из-за непроверенных микроэлементов тяжелых металлов.

Современные потребители и инвесторы внимательно изучают вопросы окружающей среды, социальной сферы и управления (ESG). Оценивать поставщиков исключительно на основе сдельной цены уже недостаточно. Вы должны требовать отслеживания сырья. Ведущие поставщики теперь инвестируют в инициативы по переработке отходов. Они восстанавливают NdFeB из отработанной электроники. Ищите партнеров, использующих методы переработки «зеленой химии». Эти методы значительно сокращают количество токсичных сточных вод на этапе экстракции.

Проверки масштабируемости защищают ваш конвейер окончательной сборки. По возможности следует избегать использования очень сложных нестандартных форм из одного источника. Стандартизация размеров компонентов защитит вашу спецификацию материалов (BOM) от резких потрясений в поставках. Если геополитическое событие нарушает работу вашего основного поставщика, стандартные формы позволяют вторичным поставщикам немедленно вмешаться. Нестандартные инструменты создают опасные единые точки отказа. Спроектируйте свои корпуса так, чтобы на ранних этапах цикла проектирования можно было использовать широко распространенные геометрии.

От прототипирования к производству: как указать магниты для закупки

Переход от функционального инженерного прототипа к серийному производству требует строгой документации. Рукопожатия и расплывчатые спецификации разрушают доходность производства. Ваша логика составления короткого списка должна развиваться. Вы переходите от поиска самого дешевого прототипа к поиску наиболее стабильного крупного партнера.

Безупречный переход зависит от владения критически важными элементами спецификации. Неопределенные заказы на поставку гарантируют производственные споры. Вы должны определить точные физические и магнитные ожидания.

1. Точные размеры и допуски DFM: укажите точные размеры в миллиметрах. Применяйте реалистичные допуски проектирования для производства (DFM). Стандартный допуск составляет от ±0,05 мм до ±0,1 мм. Более жесткие допуски экспоненциально увеличивают производственные затраты и процент брака.

2. Направление намагничивания: четко определите магнитную ориентацию. Укажите, требуется ли для компонента осевое, диаметральное или многополюсное намагничивание. Осевой диск работает совершенно иначе, чем диаметральный диск.

3. Измерения силы притяжения и Гаусса. Никогда не полагайтесь исключительно на общие оценки силы притяжения. Определите фактические требования к поверхностному гауссу. Укажите точное расстояние воздушного зазора для тестирования. Это обеспечивает проверяемый показатель для групп контроля качества при получении груза.

Проверка поставщиков требует активной проверки данных. Запросите подробные кривые размагничивания для конкретного заказанного вами термического класса. Требуйте паспорта безопасности материалов (MSDS). Попросите образцы отчетов о согласованности партий из предыдущих производственных циклов. Эти документы доказывают, что поставщик обладает развитой системой контроля качества.

Прежде чем приступить к крупным закупкам, инициируйте контролируемый пилотный запуск. Мы рекомендуем заказывать ровно 1000 единиц. Используйте эту пилотную партию для тестирования своих автоматизированных сборочных линий. Роботам-сборщикам часто трудно справиться с сильными постоянными полями. Вы должны наблюдать, как компоненты взаимодействуют внутри вашего автоматизированного оборудования для захвата и размещения. Решение проблем с управлением во время пилотного запуска предотвращает массовые простои завода в дальнейшем.

Заключение

Интеграция современных магнитных материалов в бытовую электронику требует осторожного и сбалансированного подхода. Вы должны сбалансировать чистую притягательную силу с серьезными тепловыми ограничениями и уязвимостью окружающей среды. Защитные покрытия обеспечивают долговечность устройств, а разумные методы закупок защищают вашу производственную линию.

Ваша главная цель — избежать чрезмерной спецификации. Не требуйте произвольно самого прочного доступного сорта. Разработан специально для реальной операционной среды вашего устройства. Сопоставьте тепловые характеристики и толщину покрытия с реальными сценариями использования. Такой целенаправленный подход предотвращает преждевременные отказы оборудования и снижает ненужные материальные затраты.

Взаимодействуйте напрямую с сертифицированными командами магнитотехники на ранних этапах разработки САПР. Они могут оптимизировать вашу конструкцию для обеспечения технологичности еще до начала оснастки. Уточните точные допуски, запросите подробное ценовое предложение на материалы и запустите пилотный запуск для обеспечения безопасности вашей цепочки поставок уже сегодня.

Часто задаваемые вопросы

Вопрос: Теряют ли неодимовые магниты свою силу со временем?

Ответ: При нормальных условиях эксплуатации бытовой электроники они сохраняют невероятную стабильность. Если их держать значительно ниже температуры Кюри и максимальных рабочих пределов, они теряют менее 1% своей плотности потока за 10-летний период. Основными причинами деградации являются тепло и физическое повреждение, а не время.

Вопрос: Могут ли неодимовые магниты мешать работе других электронных компонентов?

А: Да. Неэкранированные магнитные поля могут легко вывести из строя чувствительные датчики компаса (магнитометры) и неэкранированные медицинские кардиостимуляторы. Инженеры используют правильную конструкцию магнитной цепи, железную защиту и специализированные матрицы Хальбаха. Эти методы успешно сдерживают паразитные поля и предотвращают внутренние помехи устройства.

Вопрос: Каковы сроки изготовления неодимовых магнитов нестандартной формы?

Ответ: Стандартные диски и блоки быстро поставляются со склада, но нестандартные формы требуют тщательной подготовки. Создание индивидуальных инструментов, вырезание форм и нанесение индивидуального покрытия на корпуса конкретных устройств обычно требует от 4 до 8 недель для первоначальных прототипов.

Вопрос: Почему Ni-Cu-Ni является стандартным покрытием для электроники?

Ответ: Тройной слой никель-медь-никель обеспечивает оптимальный баланс экономической эффективности и долговечности. Это обеспечивает невероятно жесткие допуски на размеры, необходимые для миниатюрной электроники. Он также обеспечивает превосходную защиту от влажности окружающей среды и незначительных воздействий, возникающих при повседневном использовании потребительских устройств.
